Шов в бетонном полу — управляемый разрыв, который позволяет участкам конструкции перемещаться без хаотичного растрескивания. Его расположение, глубина, момент нарезки и материал заполнения зависят от конструкции пола, температурного режима, схемы бетонирования и движения техники.
Ошибка на любом этапе может привести к трещинам, разрушению кромок и разрыву финишного покрытия. Поэтому швы проектируют как часть всей конструкции, а не добавляют после появления дефектов.
Какие бывают швы
| Тип | Назначение | Где располагают |
|---|---|---|
| Температурно-усадочный | Организует усадочные и температурные деформации | Разделяет площадь плиты на карты |

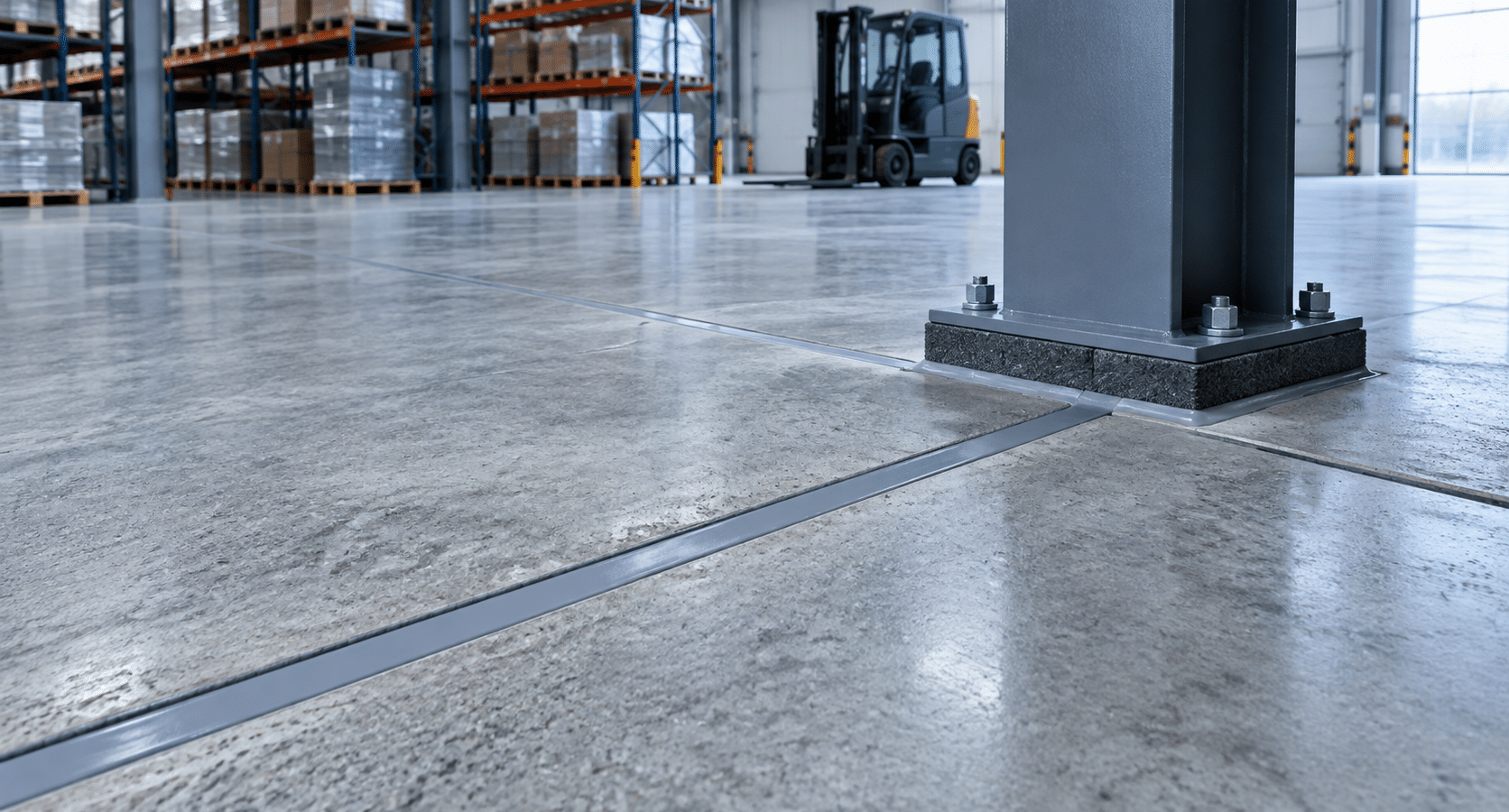

| Изоляционный | Отделяет пол от конструкций, перемещающихся независимо | По периметру стен, колонн, фундаментов оборудования |
| Конструкционный | Оформляет границу технологической захватки бетонирования | В местах окончания сменной заливки |
| Деформационный шов здания | Разделяет части здания и воспринимает значительные перемещения | По проектным осям здания, через всю конструкцию пола |
На практике названия могут использоваться по-разному, поэтому в проекте важно описывать не только термин, но и функцию каждого шва, его геометрию и материал заполнения.
Что требуют строительные правила
СП 29.13330.2011 предусматривает швы в жёстких подстилающих слоях и требует повторять деформационные швы здания в бетонном подстилающем слое на всю его толщину. Для температурно-усадочных швов глубина должна быть не менее 40 мм и не менее одной трети толщины плиты; размеры карт назначают с учётом температурно-влажностного режима и конструктивного решения.
Это не означает, что одной универсальной сетки достаточно для любого объекта. План швов должен учитывать колонны, стены, углы, проёмы, фундаменты оборудования, трапы и границы бетонирования.
Как составить карту швов
- Сопоставить швы пола с деформационными швами здания.
- Избегать длинных узких карт и сложной Г-образной геометрии.
- Учитывать внутренние углы, колонны, приямки и дверные проёмы как концентраторы напряжений.
- Размещать конструкционные швы с учётом реальных захваток бетонирования.
- Проверить пересечения швов с маршрутами погрузчиков и опорами стеллажей.
- Согласовать узлы примыкания к фундаментам станков и инженерным конструкциям.
Для пола с интенсивным транспортным движением расположение шва влияет не только на трещиностойкость, но и на сохранность кромок. Поворот или торможение жёсткого колеса непосредственно на шве увеличивает ударную нагрузку.
Когда нарезают усадочные швы
Нарезку выполняют после того, как бетон набрал достаточную прочность для формирования ровной кромки, но до появления неконтролируемых усадочных трещин. Точное окно зависит от состава бетона, температуры, влажности, толщины плиты и технологии ухода. Заранее фиксировать одно количество часов для любого объекта неправильно.
Глубину, шаг и схему задаёт проект. Если нарезать слишком мелко или слишком поздно, трещина может пройти рядом со швом. Если начать слишком рано, края будут выкрашиваться.
Чем заполнять швы
Материал выбирают по функции шва и условиям эксплуатации. Шов, который должен допускать перемещение, заполняют эластичной системой. Для защиты кромок в зоне интенсивного движения могут использоваться специальные составы и профили. Нужно учитывать:
- ожидаемую амплитуду перемещений;
- ширину и глубину шва;
- температуру эксплуатации;
- контакт с водой, маслами и химическими веществами;
- нагрузку от колёс;
- совместимость с бетоном и финишным покрытием.
Заполнение выполняют после очистки стенок, удаления пыли и установки предусмотренного проектом уплотнительного элемента. Герметик не должен прилипать ко дну там, где узел рассчитан на двухстороннее сцепление.
Как швы сочетаются с покрытиями
Топпинговый бетон
В топпинговом полу шов прорезает упрочнённый слой и бетон. Особое внимание уделяют своевременной нарезке и защите кромок. При их разрушении применяют технологию ремонта топпинга.
Армированная плита и фибробетон
Армирование бетонного пола и применение фибробетона помогают контролировать раскрытие трещин, но не отменяют проектирования швов. Армирование, толщина плиты и карта швов работают совместно.
Полимерное покрытие
Деформационные швы основания обычно повторяют в покрытии. Жёсткое перекрытие активного шва эпоксидным слоем может привести к линейной трещине. Для каждого узла подбирают профиль, герметик или эластичную систему с учётом движения.
Типовые ошибки
- Нарезка после появления первых хаотичных трещин.
- Недостаточная глубина шва.
- Карты неправильной формы с внутренними углами.
- Игнорирование колонн и фундаментов оборудования.
- Перекрытие проектного шва сплошным жёстким покрытием.
- Заполнение по пыльным или влажным стенкам.
- Выбор слишком мягкого материала для движения жёстких колёс.
- Отсутствие обслуживания после разрушения герметика.
Почему разрушаются кромки
Незаполненный или неправильно заполненный шов принимает удары колёс. Постепенно края скалываются, ширина дефекта растёт, движение становится ударным, а разрушение ускоряется. Дополнительные причины — слабый бетон, слишком раннее открытие движения, загрязнение и неравномерная опора плиты.
Перед ремонтом определяют, продолжает ли шов перемещаться. Простое заполнение выбоины жёстким раствором не решит проблему активного узла. Общая диагностика подобных повреждений описана в статье «Трещины, пыль и отслоения на полу».
Что включить в проект и ТЗ
- План всех типов швов с привязками.
- Поперечный разрез каждого узла.
- Глубину и ширину нарезки.
- Срок или критерий выполнения нарезки.
- Материал заполнения и подготовку стенок.
- Решения для пересечений, колонн и ворот.
- Срок допуска движения через шов.
- Порядок осмотра и обслуживания.
Связать карту швов с нагрузками поможет статья о конструкции и толщине пола, а оформить требования подрядчику — материал о техническом задании.
Вопросы и ответы
Можно ли полностью отказаться от швов?
Некоторые специальные конструкции позволяют уменьшить их количество, но такое решение требует расчёта, подходящих материалов и строгой технологии. Самовольное исключение швов повышает риск хаотичных трещин.
Нужно ли повторять шов в полимерном покрытии?
Если нижележащий шов рассчитан на перемещение, его обычно сохраняют и в финишной системе. Конкретный узел определяет проектировщик с учётом типа покрытия.
Когда ремонтировать герметик?
При потере сцепления со стенками, разрыве, выкрашивании или выпадении заполнения. Открытый шов лучше восстановить до разрушения бетонных кромок.
